Alcantarillas
Tuberias metalicas corrugadas para el sector industrial
¿Qué son las alcantarillas?

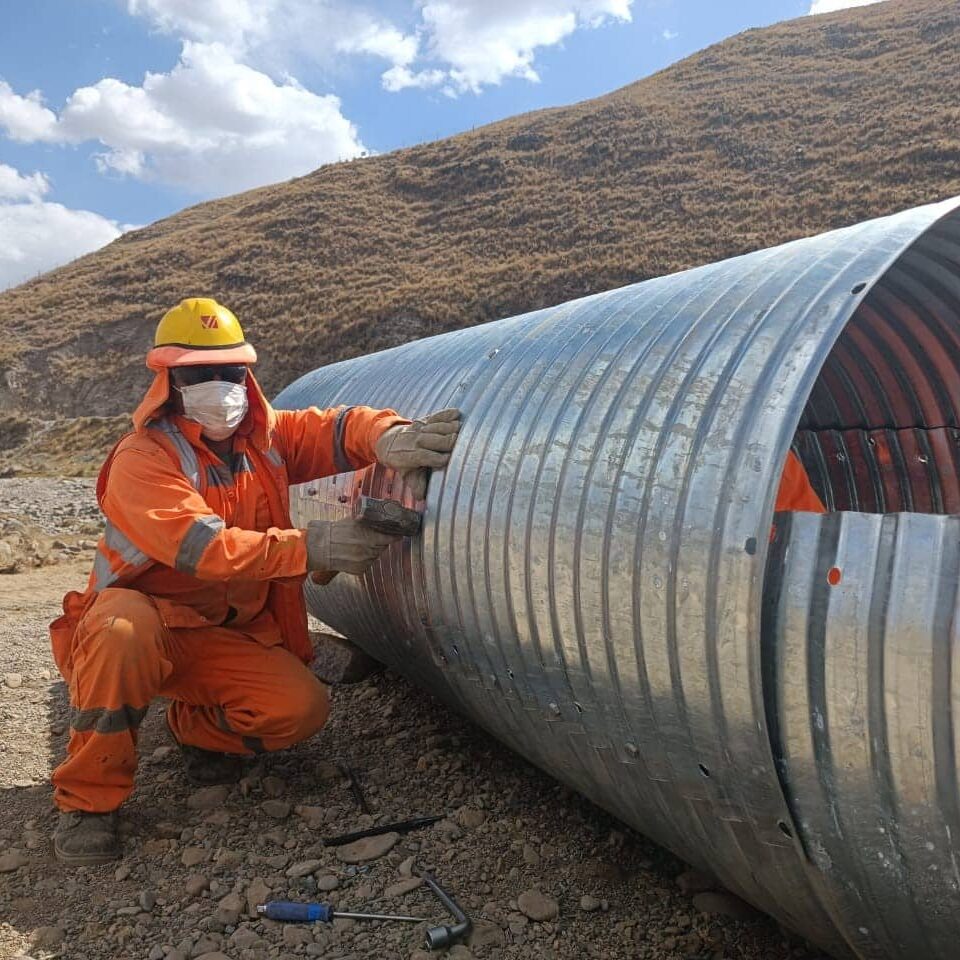

Las alcantarillas TMC son elementos de acero corrugado y galvanizado que se ensamblan en obra mediante tornillos de alta resistencia. Esta solución se puede utilizar en obras de infraestructura vial, como pasos inferiores para peatones y vehículos, cuerpos de agua, drenaje de aguas superficiales debajo de las carreteras, la instalación es simple y no requiere trabajos especiales. Además, los tambores de metal corrugado son estructuras flexibles que consisten en láminas de metal corrugado cuidadosamente dobladas y unidas con pernos y tuercas.
Resistencia de las alcantarillas
Su alta resistencia de la ALCANTARILLA TMC es estructural, que permite soportar grandes rellenos y trabaja efectivamente como drenaje de aguas superficiales, ideal para solucionar problemas de transvase de fluidos en obras de infraestructura vial.
Son estructuras utilizadas en drenajes transversales para dar continuidad a los flujos de ríos y quebradas y pasos a desnivel en estructuras viales.
Estas estructuras pueden tener la forma de una tubería circular, una caja rectangular, abovedada, un arco, una elipse, entre otros.
FUNCIONES DE ALCANTARILLAS
La función de serviciabilidad de las alcantarillas se basa en la interacción entre la estructura, el suelo de relleno y los vehículos que transmiten sobre la rasante.
Sus aplicaciones más comunes son las obras de arte en las carreteras, puentes de baterías, pasos a desnivel y túneles.
TECNOLOGÍAS NO CONVENCIONALES DE ALCANTARILLAS TMC
En las localidades rurales del país, la construcción de una carretera con sistemas de obras de arte convencionales de concreto armado, involucra un elevado costo. Sin embargo, esto complica la formalización del proyecto dentro del sistema de inversión estatal, porque los lugares tienen un alto índice de rentabilidad, por lo que la solución para obras de arte con sistemas inusuales, como las alcantarillas de metal corrugado, es menor. costos,
MODELOS DE ALCANTARILLAS
MULTIPLATE SP MP – 152

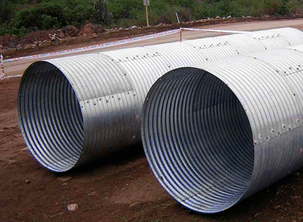

ALCANTARILLAS CIRCULARES
ALCANTARILLAS ABOVEDADAS

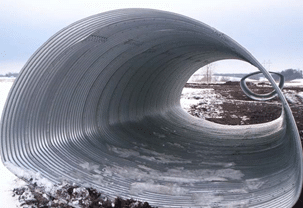

PRESENTACIÓN DE ALCANTARILLAS DE MEDIA CAÑA
CARACTERÍSTICAS DE LA PLANCHA MP-152
CONSIDERACIONES DE DISEÑO DE ALCANTARILLAS TMC
TOPOGRÁFICAS – HIDRÁULICAS
- TOPOGRAFÍA: Ancho, alto, pendiente
- INFORMACIÓN DE CALIDAD DE LECHO: Resistividad, coeficiente de rugosidad (n) y ph del agua.
- CAUDAL: Considerar crecientes y arrastre de fondo.
- PENDIENTE: 0.50% < 2.00% < 4.00%
- La alcantarilla apropiada tendrá:
- Geometría y dimensiones adecuadas para el volumen dado, permitiendo su mantenimiento.
- Una longitud, pendiente y extremos adecuados.
CONSIDERACIONES GEOTÉCNICAS – ESTRUCTURALES
La interacción entre el relleno y acero se logra con un adecuado material de relleno y bumeran compactación, permitiendo una distribución uniforme de cargas, formando un anillo de compresión alrededor de la estructura.
USO DE LAS ALCANTARILLAS TMC
- Tuberías de drenaje
- Conductores para cables y escalerillas
- Acceso y salidas de emergencia
- Mangas de ventilación y otras
- Desagües pluviales
- Avivamiento de canales de agua potable y riesgo
VENTAJAS DE LAS ALCANTARILLAS TMC
- Reducción en los tiempos de ejecución de la obra
- Empleo de mano de obra no especializada
- Facilidad y bajo costo de transporte
- No existe restricción climática para el montaje de la estructura
- Excelente relación resistencia versus peso de la estructura
- Peso óptimo de planchas que permite ser manipulados manualmente
PRESENTACIÓN TUBERÍAS DE SECCIÓN CIRCULAR – ALCANTARILLAS TMC
